Transistör Anahtarlama Devresi



                  PIR Sensörü Kullanarak Transistör Anahtarlama Devresi

   Kullanılan Malzemeler:

  1) HC-SR501 PIR sensör kullandım. Sensörü https://www.robolinkmarket.com/arama?q=+HC-SR501&ps=2 sitesinden aldım.

   Sensör kullanımını çözmem çok uzun sürmedi. Mesafe ve zaman ayarı olan kısımları deneyerek istediğim seviyeye ayarladım. NOT: her iki tarafı da sola çevirerek mesafe ve yanma süresini kısaltıyoruz. Tekrarlı modu ve tekrarsız modu vardır.



2) 1 adet BC547 kullandım.  https://www.robolinkmarket.com/bc547-transistor

   3) 3 adet 200r direnç kullandım. https://www.robolinkmarket.com/1-4w-200r-direnc-paketi-10-adet



   4) 3 adet 2.8-3.6V / 20mA beyaz LED kullandım. https://www.robolinkmarket.com/3mm-seffaf-beyaz-led-10-adet

   5) Devreyi breadboard üzerine kurdum. Bu yüzden jumper kablo da gerekli.



  6) 9V pil ve pil başlığı.

   Devre Nasıl Çalışır?



Sensör ayarlanan menzil içerisinde hareketi algılar ve sensörün çıkışından transistörün bazına akım akar. Bu akımla transistörün emetör ve kollektör bacakları birleşir. Sensör çıkış vermeye devam ettikçe devre kapalı kalıyor ve LEDler yanıyor. Sensörün çıkış verme süresini ayarlayabiliyoruz aynı zamanda algılayacağı mesafeyi de. Sensörün çıkış verme süresi dolunca LEDler söner. Mesafe içinde sensör tekrar hareket algıladığı anda LEDler yanacaktır.

  Devre Şeması:



          Proteus kütüphanesinde sensörü bulamadığım için sensörü bu şekilde simüle edebildim. Değişim olmadı, sensör çıkışının aynı gerilimini verdim.

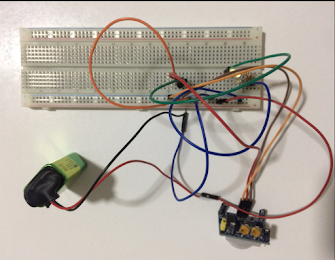

     Devrenin Çalışması:

 NOT: Videoda öğrenci kartımı koymayı unutmuşum. Devremin öğrenci kartımla birlikteki hali

     Devrenin Videosu:

https://www.youtube.com/watch?v=w61UlXOVQ00
